Name: مولتی متر سه فاز ۴ نمایشگر مدل MM3-4A برنا
SKU: 828
Availability: InStock

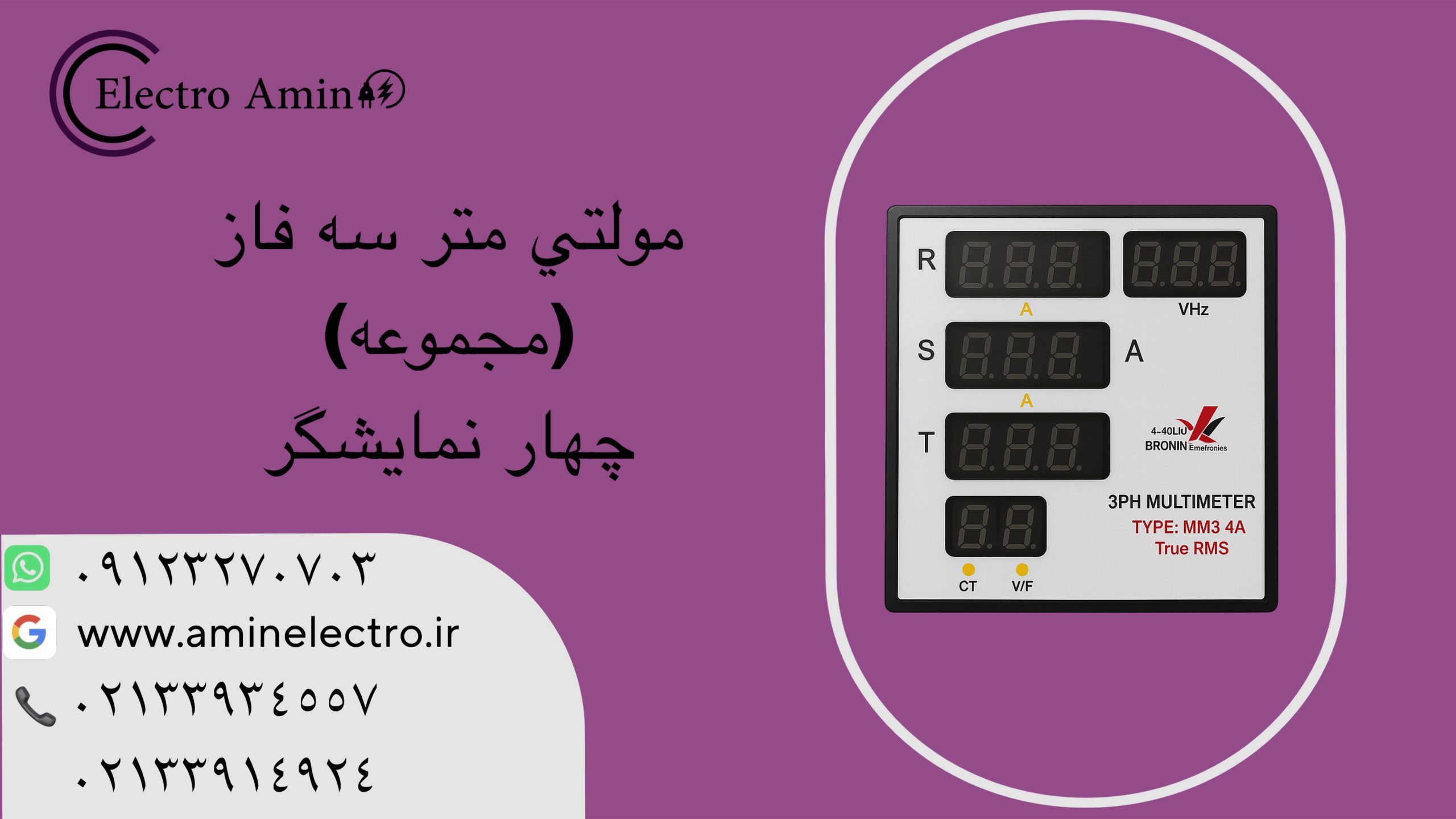

مولتی متر سه فاز ۴ نمایشگر مدل MM3-4A برنا

مولتی متر سه فاز ۴ نمایشگر مدل MM3-4A:

این دستگاه برای اندازه گیری ولتاژ (خطی و فازی)، جریان و فرکانس درشبکه های سه فاز مورد استفاده قرار می گیرد.
از ویژگی های بسیار مهم این دستگاه، اندازه گیری TrueRMS می باشد توسط این ویژگی مقدار موثر واقعی اندازه گیری می شود حتی در شبکه هایی که بار، سلفی یا خازنی بوده و دارای هارمونیک فراوان است.

ویژگی ها:

منوی ساده
دقت بالا در اندازه گیری
دارای ۴ ردیف نمایشگر
قابلیت انتخاب CT با یک کلید فشاری
نمایش ولتاژ از ۱۰۰ تا ۲۷۰ ولت فازی یا ۱۷۰ تا ۴۷۰ ولت خطی
قابلیت اندازه گیری ولتاژه ای فازی و خطی به صورت TrueRMS
قابلیت اندازه گیری جریان های فازی به صورت TrueRMS

اصول کار:

سه فاز بــه ترمینال های R,S,T و نول به ترمینال MP وصل شود. سیم های CT خارجی به ترمینال های K, L وصل شوند. پس از نصب ترانس جریان (CT) مورد نظر، تنظیم آن باید بر روی دستگاه انجام گیرد. در این حالت با فشردن کلید CT، کلمه در نمایشگر اول سمت چپ دستگاه نمایش داده می شود و نمایشگر پایین ضریب تبدیل ترانس جریانی که مورد نظر شماست را نمایش می دهد. پس از انتخاب ضریب ترانس جریان، کلید CT به مــدت ۳ ثانیه نگهداشته شــود تا مقدار ذخیره شود و کلمه نمایش داده شود.

توجه: اگر وارد منوی تنظیمات CT شده و برای ۱۰ ثانیه کلیدی فشرده نشود دستگاه بدون ذخیره مقادیر به حالت نمایش جریان بر می گردد.

برای نمایش ولتاژ فازی، خطی یا فرکانس از کلید V/F روی دستگاه استفاده شــود. با انتخاب هر کدام از ولتاژها چراغ مربوط به آن روشن می شود. در حالت خاموش بودن هر سه چراغ، دستگاه فرکانس را نمایش می دهد.
